Expandir una red de fibra óptica no es solo conectar más cable
Cuando una empresa, operador o institución necesita ampliar una red de fibra óptica existente, suele pensar primero en capacidad, velocidad y cobertura. Sin embargo, hay un factor técnico que puede definir el éxito o el fracaso de esa expansión: la compatibilidad entre la fibra nueva y la fibra ya instalada.
Muchas veces se cree que basta con comprar fibra del mismo fabricante o del mismo tipo comercial que la red original. Pero en la práctica, eso no garantiza el mejor rendimiento. Lo que realmente marca la diferencia en un empalme eficiente es un parámetro técnico llamado diámetro de campo modal, conocido como MFD (Mode Field Diameter).
En este artículo descubrirás qué es el MFD, por qué es tan importante en la expansión de redes de fibra óptica y cómo influye en la pérdida por empalme y el rendimiento general del sistema.
¿Qué es la compatibilidad de fibra óptica?
La compatibilidad de fibra óptica se refiere a la capacidad de dos fibras de unirse mediante empalme con la menor pérdida posible de señal. Cuando una fibra nueva se conecta a una red existente, ambas deben trabajar de manera armónica para que la transmisión de luz no se vea afectada.
Una mala compatibilidad entre fibras puede provocar:
- Mayor pérdida en el punto de empalme
- Menor eficiencia en la transmisión óptica
- Reducción del rendimiento de la red
- Problemas de estabilidad en enlaces de larga distancia
Por eso, en cualquier proyecto de ampliación de red, no basta con instalar más infraestructura. También es necesario asegurar que la fibra añadida esté bien alineada con las características ópticas de la red heredada.
¿Qué es el diámetro de campo modal o MFD?

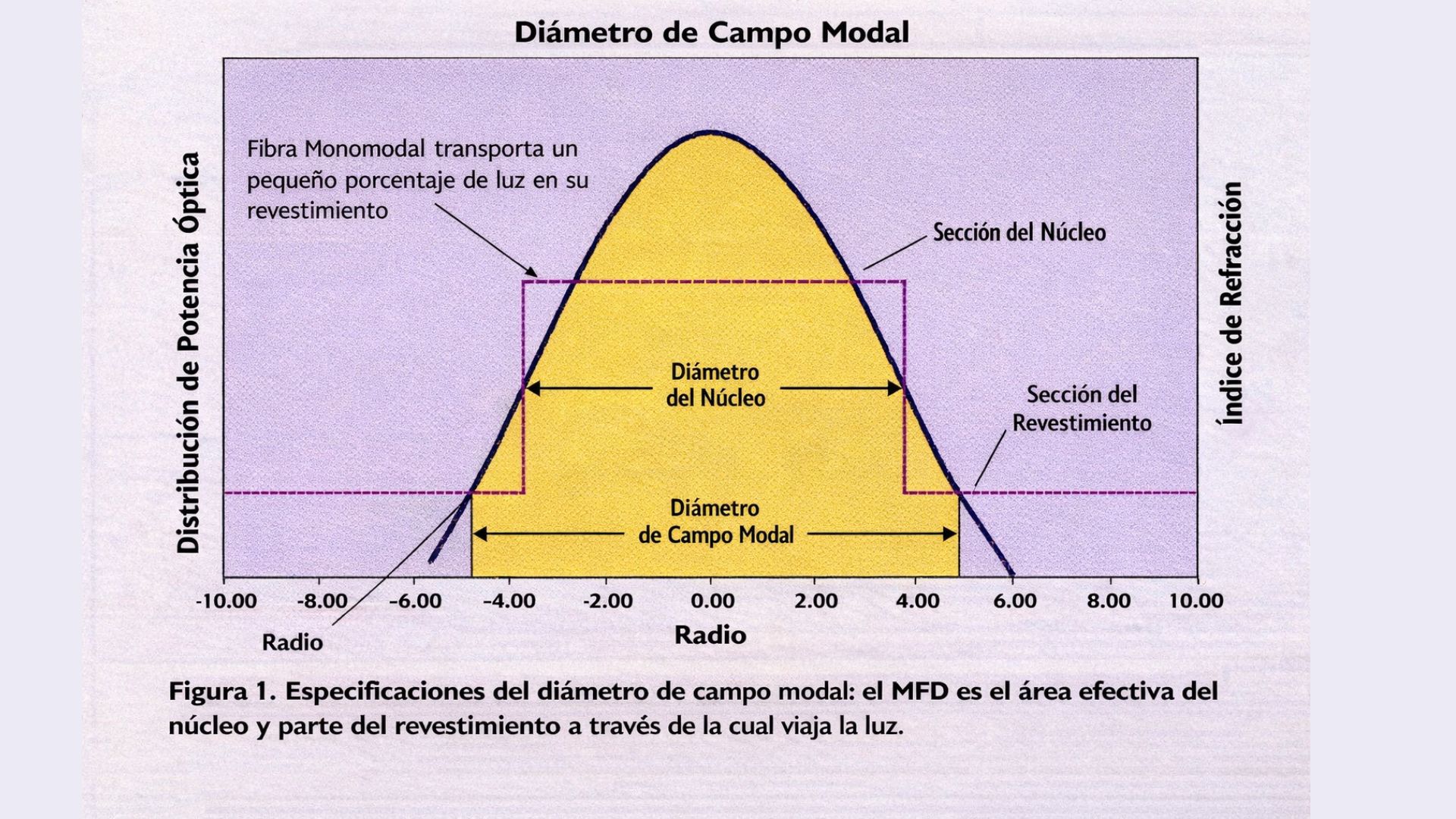

El diámetro de campo modal (MFD) es una medida, expresada en micrones, que representa el área efectiva del núcleo y parte del revestimiento de la fibra por donde viaja la luz.
En términos sencillos, el MFD indica cómo se distribuye la energía óptica dentro de la fibra. Y eso importa mucho cuando se unen dos fibras diferentes, porque si la luz no pasa de una a otra de forma uniforme, se genera una pérdida mayor en el empalme.
Este parámetro puede encontrarse en las hojas de especificaciones técnicas del fabricante y es uno de los datos más importantes al momento de seleccionar fibra para expansión o reemplazo.
Por qué el MFD es tan importante en el empalme de fibra óptica
Cuando dos fibras tienen valores de MFD muy parecidos, la luz se transfiere mejor entre ellas. Esto permite obtener un empalme de mayor calidad, con menor atenuación y mejor desempeño general.
En cambio, cuando existe una diferencia significativa entre los MFD de ambas fibras, la señal óptica no encaja de manera ideal y se incrementa la pérdida por empalme.
En resumen:
- MFD más cercano = mejor empalme
- MFD más diferente = mayor pérdida
Aquí está el corazón del asunto. No siempre gana la marca. Gana la coincidencia óptica.
El error más común al expandir una red de fibra
Durante años, muchos ingenieros y diseñadores asumieron que la mejor forma de minimizar la pérdida por empalme era usar la misma fibra del mismo fabricante que había suministrado la red original.
Suena lógico. Pero no siempre es correcto.
El problema es que, aunque una fibra tenga un valor nominal estándar, todas las fibras presentan ligeras variaciones de fabricación. Eso significa que dos fibras del mismo fabricante pueden no coincidir tan bien entre sí como se esperaba, mientras que otra fibra de un fabricante distinto podría ofrecer una mejor compatibilidad si su MFD real está más cerca del de la red existente.
En otras palabras, en expansión de redes ópticas, la costumbre puede salir cara.
Variación del MFD: un detalle pequeño con impacto grande
Aunque cada diseño de fibra tiene un MFD nominal, existe una tolerancia de fabricación. Según el contenido analizado, una variación de ±0.5 micrones es considerada estándar en la industria.
Por ejemplo, si una fibra monomodo tiene un MFD nominal de 9.2 micrones, su valor real puede estar entre 8.7 y 9.7 micrones.
Esto significa que, al seleccionar una fibra para empalmar con otra ya instalada, no basta con mirar el valor nominal. Lo importante es acercarse lo más posible al valor real esperado del MFD.
Y sí, medio micrón puede parecer insignificante… hasta que se convierte en pérdida acumulada en toda la red. La física tiene ese mal hábito de no perdonar detalles.
Qué revelan las pruebas sobre compatibilidad de fibra óptica
El análisis presentado en el texto muestra resultados claros tras pruebas realizadas con múltiples combinaciones de cables de distintos diseños y fabricantes.
Principales conclusiones:
- Cuanto mejor es la coincidencia del MFD, mejor es el rendimiento del empalme.
- Una diferencia de MFD menor a 0.3 micrones puede ofrecer un rendimiento equivalente al de una coincidencia perfecta.
Este hallazgo es muy importante para el diseño de redes, porque demuestra que no es necesario alcanzar una igualdad absoluta, algo casi imposible en producción real. Lo importante es mantenerse dentro de un margen muy estrecho.
Cómo elegir fibra óptica para una expansión de red
Si estás evaluando la expansión de una red de fibra óptica, estas son las claves más importantes que debes tener en cuenta.
1. Revisa el diámetro de campo modal
Antes de elegir una nueva fibra, compara el MFD de la red existente con el de las opciones disponibles. Este valor debe ser uno de los primeros filtros técnicos, no un dato secundario.
2. No te guíes solo por la marca
Usar el mismo fabricante no siempre asegura el mejor resultado. Lo más importante es lograr la mayor compatibilidad óptica posible.
3. Considera la tolerancia de fabricación
Los valores nominales son una referencia, pero no cuentan toda la historia. Siempre hay pequeñas variaciones reales en la producción.
4. Busca la menor diferencia posible
Mientras más cercano sea el MFD entre la fibra antigua y la nueva, menor será la pérdida por empalme.
5. Evalúa también la construcción de la fibra
Además del MFD, conviene considerar el tipo de construcción de la fibra, como matched clad, slightly depressed clad o depressed clad, para lograr una mejor integración en la red.
Beneficios de una buena compatibilidad entre fibras
Cuando la selección de fibra se hace correctamente, los beneficios son muy claros:
Menor pérdida de señal
Un buen empalme reduce la atenuación en los puntos de unión.
Mejor rendimiento de la red
La transmisión óptica es más eficiente y estable.
Mayor confiabilidad operativa
Se reducen riesgos de fallas, degradación del enlace y problemas de calidad.
Mejor aprovechamiento de la inversión
Una expansión bien diseñada evita correcciones costosas, retrabajos y problemas futuros.
Compatibilidad de fibra óptica y rendimiento de la red
Hablar de compatibilidad de fibra óptica no es entrar en tecnicismos innecesarios. Es hablar directamente del rendimiento de la red.
Una mala selección de fibra puede afectar:
- enlaces troncales
- ampliaciones de backbone
- rendimiento de redes heredadas
- calidad de empalmes en proyectos de crecimiento
- eficiencia global de la infraestructura óptica
Por eso, entender el papel del MFD no solo sirve a ingenieros especializados. También ayuda a responsables de infraestructura, consultores tecnológicos y equipos de compras técnicas a tomar decisiones mejor fundamentadas.
Preguntas frecuentes sobre compatibilidad de fibra óptica
¿Qué significa MFD en fibra óptica?
MFD significa Mode Field Diameter o diámetro de campo modal. Es el área efectiva por donde viaja la luz dentro de la fibra.
¿Por qué es importante el MFD en un empalme?
Porque determina qué tan bien se transfiere la luz de una fibra a otra. Si los MFD son muy diferentes, aumenta la pérdida por empalme.
¿Es mejor usar fibra del mismo fabricante?
No siempre. Lo más importante es que la nueva fibra tenga un MFD lo más cercano posible al de la fibra existente.
¿Cuál es una diferencia aceptable de MFD?
Según las pruebas mencionadas en el texto, una diferencia inferior a 0.3 micrones puede ofrecer un rendimiento equivalente al de una coincidencia perfecta.
¿Dónde se encuentra el valor de MFD?
Normalmente aparece en la ficha técnica o en la hoja de especificaciones del fabricante.
Conclusión
La expansión de una red de fibra óptica requiere mucho más que disponibilidad de cable y presupuesto. Requiere precisión técnica.
El factor más importante para lograr un buen empalme no es simplemente usar la misma marca o el mismo proveedor, sino seleccionar una fibra con un diámetro de campo modal lo más cercano posible al de la red existente. Esa coincidencia mejora el empalme, reduce la pérdida y protege el rendimiento general del sistema.
Si hay una lección poderosa aquí, es esta: en fibra óptica, las mejores decisiones no se toman por costumbre, sino por compatibilidad real.
