Mantenimiento de las Redes PON

Mantenimiento.

El mayor reto en una red PON completamente instalada es la realización de  mediciones a través del splitter.Las averías en una PON requiere de la localización e identificación de la fuente del problema óptico, en una topología compleja que incluye varios elementos resulta, si no se sigue un  orden y no se cuenta con los instrumentos adecuados, bastante compleja la localización de  la averías.

Si un corte ocurre en el cable ubicado entre  el OLT y un splitter de bajada todos los ONT de bajada que dependen del splitter serán afectados. Si una macrocurvatura ó un conector sucio son los causantes de la perdida de potencia de la señal, puede darse el caso que solo algunos ONT sea vean afectados debido a que la atenuación es proporcional a la longitud de la fibra, por lo que los ONT distantes recibirán una señal mas bajo  que los que se encuentran mas cerca a la CO. La señal de subida de  recibida en la CO tambien mas débil para los ONT lejanos, por lo que los OLT detectaran esta degradación.

Los Problemas que pueden ocurrir en una FTTH PON incluye:

  • El nivel de potencia de uno o más ONTs no tienen el nivel mínimo de potencia especificado.
  • Pérdida de la señal (no hay potencia)
  • Incremento del BER o degradación de la señal (puede ser debido a una potencia insuficiente)
  • Problemas en el Hardware de un componente activo (Un ONT o un OLT).

Debido a que la mayoría de los componentes de la red son pasivos, los problemas son usualmente debido a suciedad, daños  o de alineamiento de los conectores, cortes o macrodobladuras en le cable de fibra óptica. Esto puede afectar a uno, algunos, o a todos los abonados de la red, dependiendo de la localización de la avería.

La Mayoría de los Problemas pueden ser localizados  usando los siguientes equipos:

Medidor de Potencia  de aislamiento de longitud de onda PON : Tiene las siguientes características:

  • Se conecta como un instrumento de paso, que permite tanto al tráfico de subida como de bajada viajar a través de el.
  • Mide la potencia de cada longitud de onda de manera simultanea.
  • Detecta la potencia Burst del tráfico.
  • Puede ser usado para ubicar averías en cualquier punto de la red.

Ver figura 15 , en la cual se indica alguno de los puntos en los cuales pueden ser usado este equipo.

Medidor de Potencia  integrado por filtros espectrales, tiene las siguientes características:

  • Mide la potencia de una longitud de onda específica, una a la vez.
  • Mide la potencia continua, pero no la potencia Burst del tráfico desde la ONT.
  • No puede ser conectado como un elemento de paso.

Localizador Visual de fallosVFL (Visual Fault Locator) tiene las siguientes características:

  • Inyecta una luz roja dentro de la fibra
  • Encuentra fallos tales como malos empalmes, cortes y dobladuras haciéndoles visibles a la vista; esto seria imposible localizarlo de otra manera.
  • Pueden ser incorporado al OTDR
  • Estos equipos pueden localizar defectos hasta los 5 kilómetros., en la figura 5.16 se muestra un modelo de estos equipos.

Reflectómetro OTDR : Ampliamente estudiado en el capitulo tres, Provee un trazo gráfico permitiendo la localización y características de cada elemento del enlace, incluyendo conectores, empalmes, splitters, acopladores, y fallos

Detector de fibra active LFD ( Live Fiber Detector) con adaptadores intercambiables, tiene las siguientes características:

  • Detecta el tráfico.
  • Mide la potencia de la señal en la fibra sin tener que realizar desconexiones.
  • Se basa en la tecnología de macrocurvaturas no destructivas .

En la figura 15 se muestra uno de estos equipos,

usos de un medidor de potencia de fibra optica

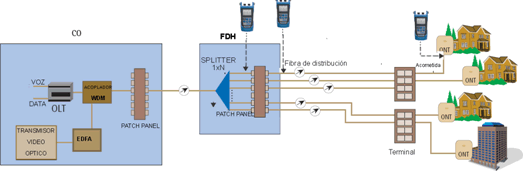

Figura 15 .Uso de un medidor de potencia con aislamiento de longitud de onda para detectar averías en una red PON

localizador visual de fallos

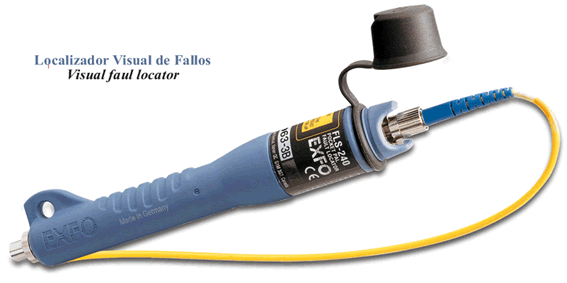

Figura16 Localizador Visual de Fallos. Emite una luz roja hast 5 Km.

detector de fibra optica activa

Figura 17 Detector de fibra activa LFD.
